温湿度场自动测试系统

当前位置:首页->产品展示->温度.温场校验->温湿度场自动测试系统
JLC4000 温场自动测试系统
作者:admin 更新时间:2019-09-30 15:01 点击量:3551

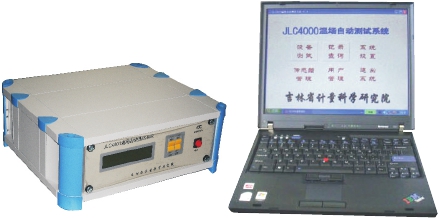

 JLC4000 温场自动测试系统.jpg

概述

    JLC4000温场自动测试系统是集计算机技术、电子技术、自动测试技术于一体的自动化温场测试系统。该系统以笔记本电脑为主体,由六位半直流数字电压表、低热电势扫描开关、高稳定度恒流源和专用软件组成。整个测试过程除需要检定人员将热电偶、热电阻接线并放置外,其余均在计算机控制下由系统自动完成。该系统打破了原有的设计思路,采用双单片机及高精度AD转换器,使检测速度及准确度都得到大幅度提升,不但避免了人为误差,而且减轻了检定人员的劳动强度,是目前国内精度******,功能***强,配置完善的温场自动测试系统,能满足各种场合对温场测试的需要。

    该系统主要用于测试培养箱、高低温箱、恒温室、热处理炉及与温度(湿度)有关的环境实验设备的温场。

执行******标准如下

  1. GB/T 9452-2003《热处   理炉有效加热区测定方法》;

  2. QJ 1428-8《热处理炉温控制与测温》;

  3. GJB 509A-95《热处理工艺质量控制要求》;

  4. HB 5425-89《航空制件热处理炉有效加热区测定方法》;

  5. GB/T 5170.2-1996《电工电子产品环境试验设备基本参数检定方法 温度试验设备》;

  6. HB 6783-93 《军用机载设备气候环境试验箱(室)检定方法》;

  7. GB/T 5520-91《电热干燥箱测试》;

  8. JJF 1101-2003《环境试验设备温度、湿度试验规范》。

产品特点

  1. 以低热电势多路扫描开关取代普遍采用的模拟开关,实现了真正意义上的多通道无损切换;

  2. 采用高精度直流数字电压表,确保了测量的准确度;

  3. 在设计中,参考了************颁布的JJF1101-2003《环境试验设备温度、湿度校准规范》,并在功能上进一步拓展,***多测量30路温度点和4路湿度点;

  4. 该系统的软件处理程序参考的******标准有GB/T 5170.2-1996《电工电子产品环境试验设备基本参数检定方法 温度试验设备》;

  5. 硬件技术先进,采用模块化结构,设计合理;

  6. 系统软件运行在WINDOWS/XP/W7/W10环境下,采用DELPHEC及汇编语言混合编写。软件运行稳定,界面友好,数据管理安全,可以自动完成测试结果的计算、存储、打印;

  7. 测量引线长度可以选订,标准配置为4米。

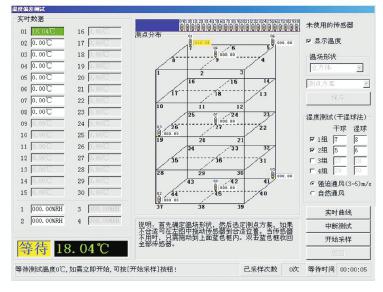

  系 统 软 件

技术指标

  1.温度测量:可选用温度传感器种类为Pt100RSBJTEKN 型等热电偶;测量范围:-60℃~300℃~500℃,400℃~1200(取决于传感器)温度测量准确度:± 0.1(热电阻),±1.2(热电偶)***多可接温度传感器的数量:30支;

  2.湿度测量:采用干湿球法测量湿度,传感器为Pt100

    测量范围:(10%95%)RH

    湿度测量时温度范围:(1080)℃;

    湿度测量准确度:±2%RH

    ***多可选用湿度测量通道:4路;

  3.JLC4001可接20支温度传感器,4路湿度传感器。测量准确度:±3%RH(国产),测量准确度±0.8% RH(进口 )

  4.外形尺寸:300mm× 320mm× 170mm

  5.重 量:4.5kg
